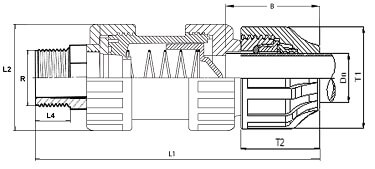

| DN (mm) | dn | L1 (mm) | L2 (mm) | T1 (mm) | T2 (mm) | B (mm) | L4 (mm) |
|---|---|---|---|---|---|---|---|
| 16 | 1/2' | 132,2 | 47 | 47 | 40,2 | 49,2 | 15 |
| 20 | 1/2' | 132,2 | 47 | 47 | 40,2 | 49,2 | 15 |
| 25 | 3/4' | 163,5 | 67 | 54 | 46 | 56 | 16,5 |
| 32 | 1' | 166 | 67 | 64,5 | 49 | 59 | 19 |
| 40 | 1 1/4' | 206,5 | 93 | 80 | 58 | 70 | 19 |
| 50 | 1 1/2' | 223 | 93 | 94 | 70 | 83,5 | 21 |
| 63 | 2' | 268 | 113 | 117 | 86 | 107 | 26 |
